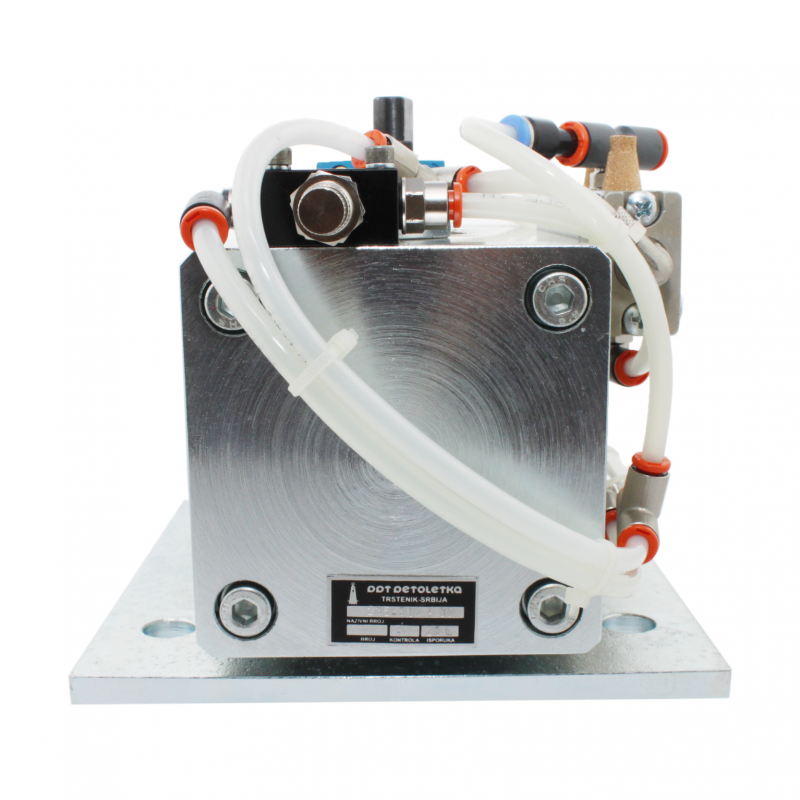

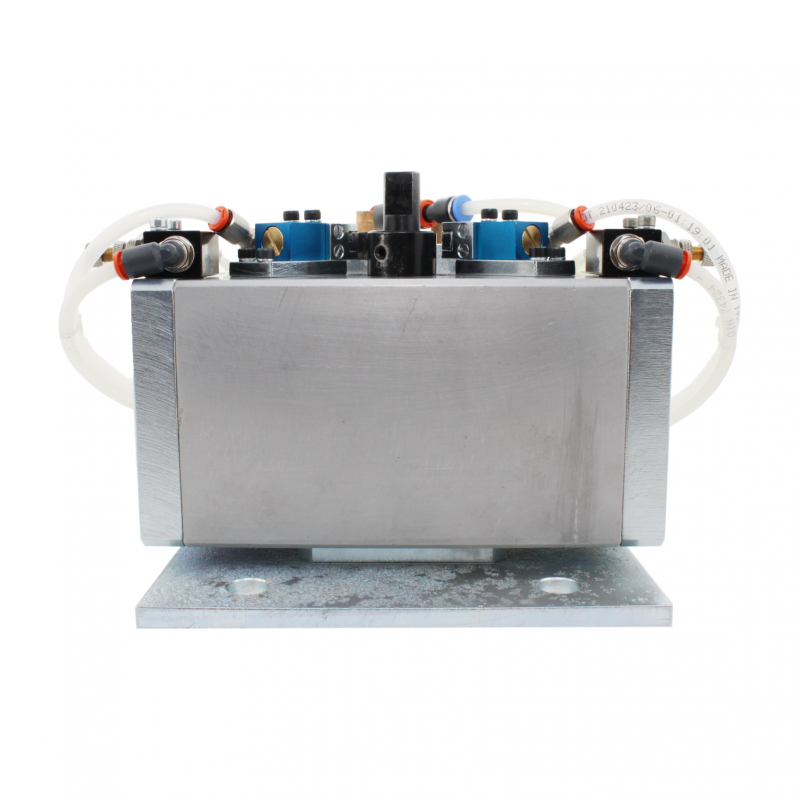

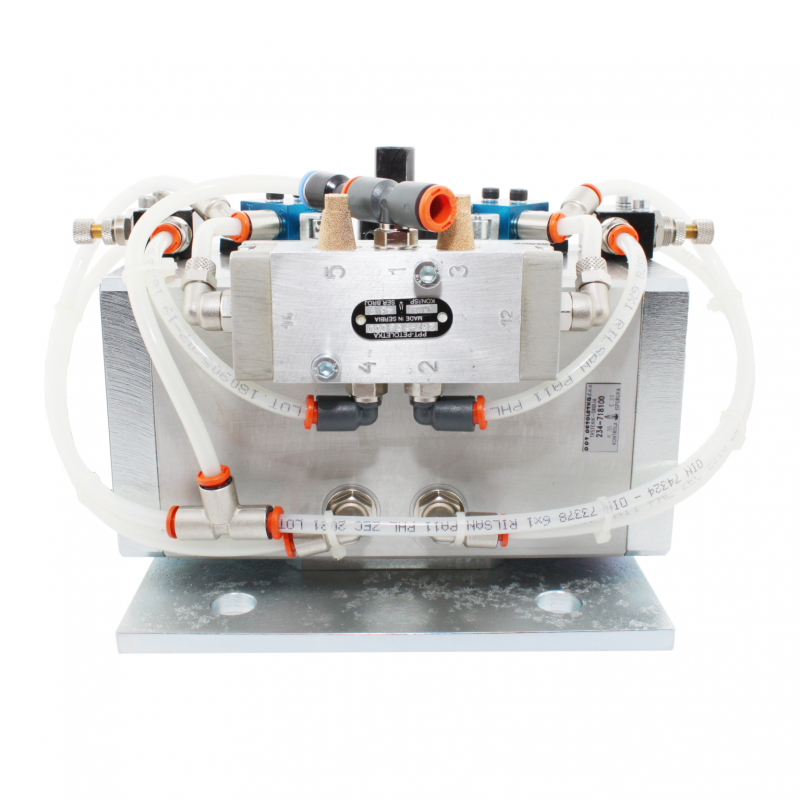

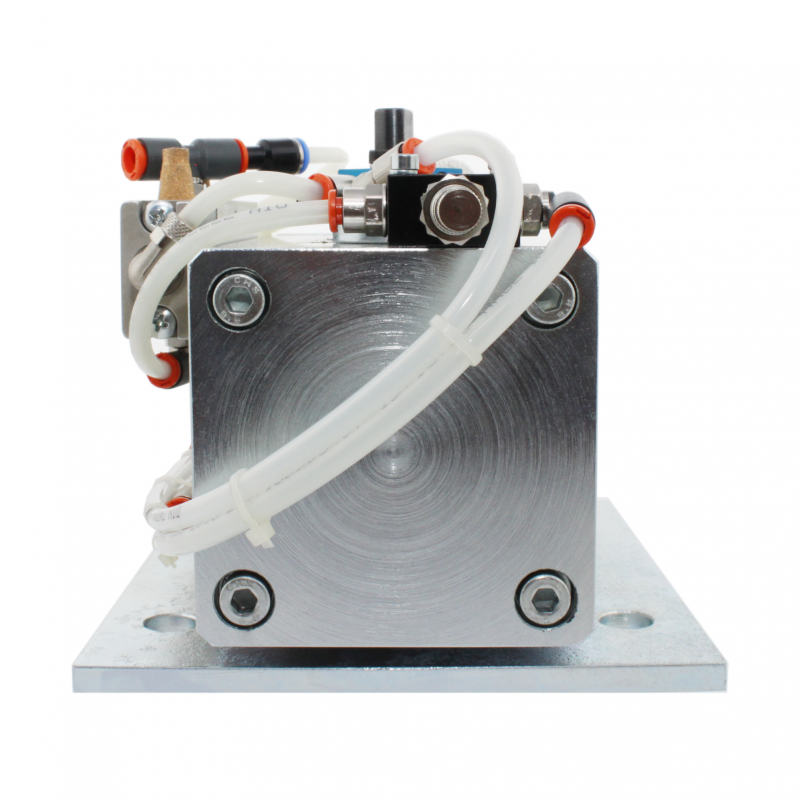

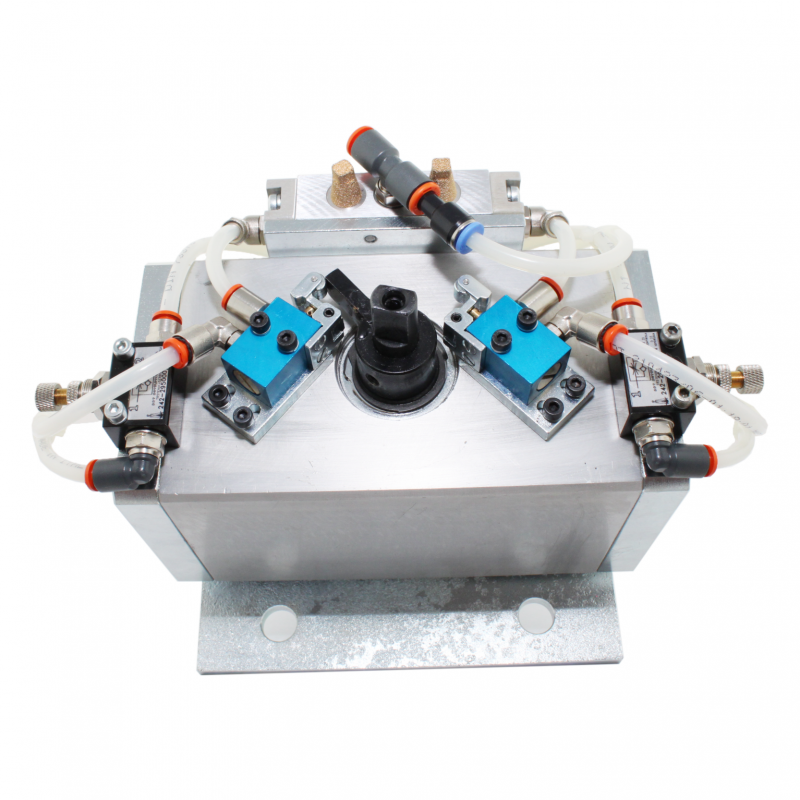

Привод пневматический поворотный 235-305 400, DN 80

Привод пневматический поворотный 235-305 400 с устройством демпфирования, DN 80

Применение:
Служит для очистки стекла кабины оператора стационарной нефтегазовой буровой установки.

Характеристики:
Типоразмер - 80
Тип привода - Без пружинный привод, 2-х стороннего действия
Угол поворота градусов - 90°
Рабочий диапазон давления bar - 6…10
Управление - 5/2 пневмораспределитель одностороннего действия с пружинным возвратом
Крутящий момент Hм при 6 bar - не менее 40
Регулировка скорости и плавности вращения - Дроссель с обратным клапаном 242-295 700, NO6мм, G1/4, 600 л/мин.
Климатическое исполнение t - -40
Условия эксплуатации окружающей среды - Месторождения с содержанием сероводорода более 6%
Размер крепёжного листа (для фиксации модуля привода)- 180х170 мм; 4 отверстия для крепления к кронштейну Ø15 - 130 и 110 мм; толщина листа 8-10 мм; отверстие для выхода вала Ø 40 мм
Вал для передачи крутящего момента исполнительному механизму - длина рабочей части вала 41 мм; Ø вала 20 мм; ширина шпонки 6 мм, длина шпонки 30 мм.

Аналоги:
Пневмопривод 80-90 54072.95.710 ОПР
