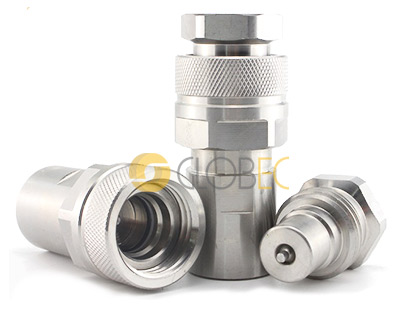

Быстроразъемные соединения Series VVS (резьбовое соединение)

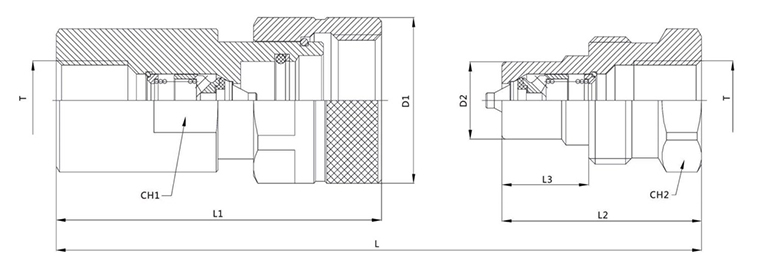

Наименование

Модель

ISO

L

L1

L2

L3

D1

D2

CH1

CH2

T

Клапан БРС Series VVS G 1/4

02-SP

DN4.5

84

68

43

18

30

14.2

22

25

ZG1/4

G1/4

NPT G1/4

Клапан БРС Series VVS G 3/8

03-SP

DN5.5

90

75.5

48

21.5

39.5

18.9

30

32

ZG3/8

G3/8

NPT G3/8

Клапан БРС Series VVS G 1/2

04-SP

DN9.8

102

86.5

53

23

44

20.5

34

34

ZG1/2

G1/2

NPT G1/2

Клапан БРС Series VVS G 3/4

06-SP

DN10.5

121

105.5

63

30.5

54

27.9

41

46

ZG3/4

G3/4

NPT G3/4

Клапан БРС Series VVS G 1

08-SP

DN13.7

139

123

72

34

59

31.3

50

50

ZG1

G1

NPT G1

Клапан БРС Series VVS G 1.1/4

10-SP

DN22.8

167

152.5

86

43

80

43.9

65

65

ZG1 ¼

G1 ¼

NPT G1 ¼

Клапан БРС Series VVS G 1.1/2

12-SP

DN24.7

188

172

95

45

98

53.4

75

80

ZG1 ½

G1 ½

NPT G1 ½

Клапан БРС Series VVS G 2

16-SP

DN43.9

227

206.5

118

52

129

81.8

100

110

ZG2

G2

NPT G2
